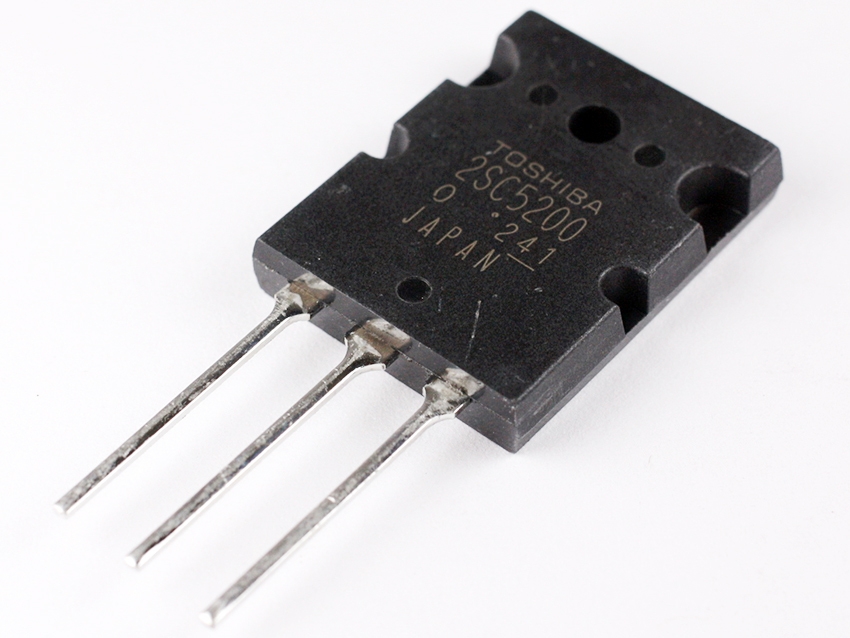

2SC5200 là một transistor công suất loại NPN, thường dùng trong ampli âm thanh công suất lớn và hay đi cặp với transistor PNP 2SA1943 để tạo tầng khuếch đại đối xứng. Nó được sản xuất bởi Toshiba và nhiều hãng khác theo chuẩn TO‑3P.
🔎 Thông tin chi tiết về 2SC5200
- Loại transistor: NPN, epitaxial silicon.
- Ứng dụng chính: Khuếch đại công suất âm thanh Hi‑Fi, ampli công suất cao, mạch nguồn xung.
- Điện áp cực thu – cực gốc (VCEO): 230–250 V.
- Dòng cực thu (IC): lên đến 15–17 A.
- Công suất tiêu tán (Pc): khoảng 150 W.
- Tần số chuyển mạch (fT): khoảng 30 MHz.
- Đặc điểm nổi bật:
- Khả năng chịu dòng lớn, công suất cao.
- Độ tuyến tính tốt, méo hài thấp (THD thấp) → âm thanh trung thực.
- Được thiết kế để hoạt động ổn định ở tần số cao.
- Là transistor bổ sung (complementary) cho 2SA1943 (PNP).
⚠️ Lưu ý khi sử dụng
- Cần tản nhiệt tốt vì transistor này sinh nhiệt lớn khi chạy công suất cao.
- Nên dùng đúng cặp bổ sung (2SC5200 + 2SA1943) để đạt chất lượng âm thanh tối ưu.
- Cảnh giác hàng giả: Trên thị trường có nhiều linh kiện nhái, thường nhẹ hơn, chữ in mờ hoặc sai font.
