2N3055 là một transistor công suất loại NPN, rất nổi tiếng và được dùng rộng rãi trong các mạch nguồn và ampli công suất từ thập niên 1960 đến nay. Nó có vỏ kim loại TO‑3, chịu dòng lớn và công suất cao, thường đi cặp với transistor PNP MJ2955 để tạo tầng khuếch đại đối xứng.
🔎 Thông tin chi tiết về 2N3055
- Loại transistor: NPN silicon power transistor.
- Ứng dụng chính:
- Mạch khuếch đại âm thanh công suất (AF amplifiers).
- Mạch nguồn ổn áp, nguồn xung.
- Các ứng dụng công suất tổng quát.
- Điện áp cực thu – cực gốc (VCEO): 60 V.
- Dòng cực thu (IC): 15 A.
- Công suất tiêu tán (Pc): 115 W.
- Hệ số khuếch đại dòng (hFE): 20–70 (ở IC = 4 A).
- Tần số chuyển mạch (fT): khoảng 2.5 MHz (phiên bản epitaxial hiện đại).
- Vỏ đóng gói: TO‑3 kim loại, có hai lỗ bắt vít để gắn vào tản nhiệt.

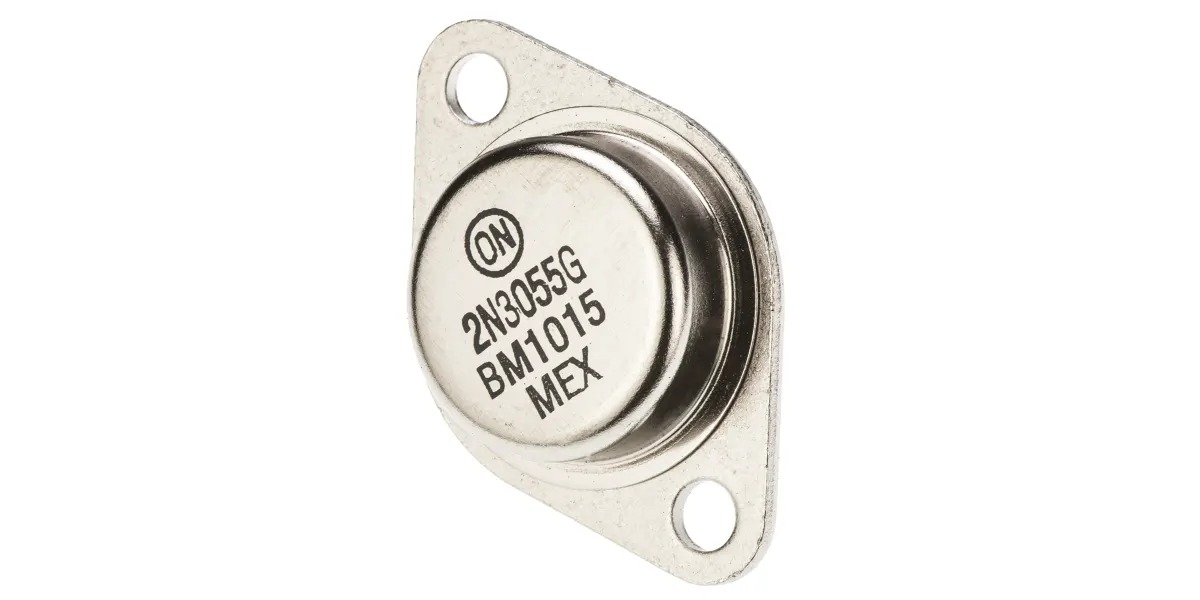

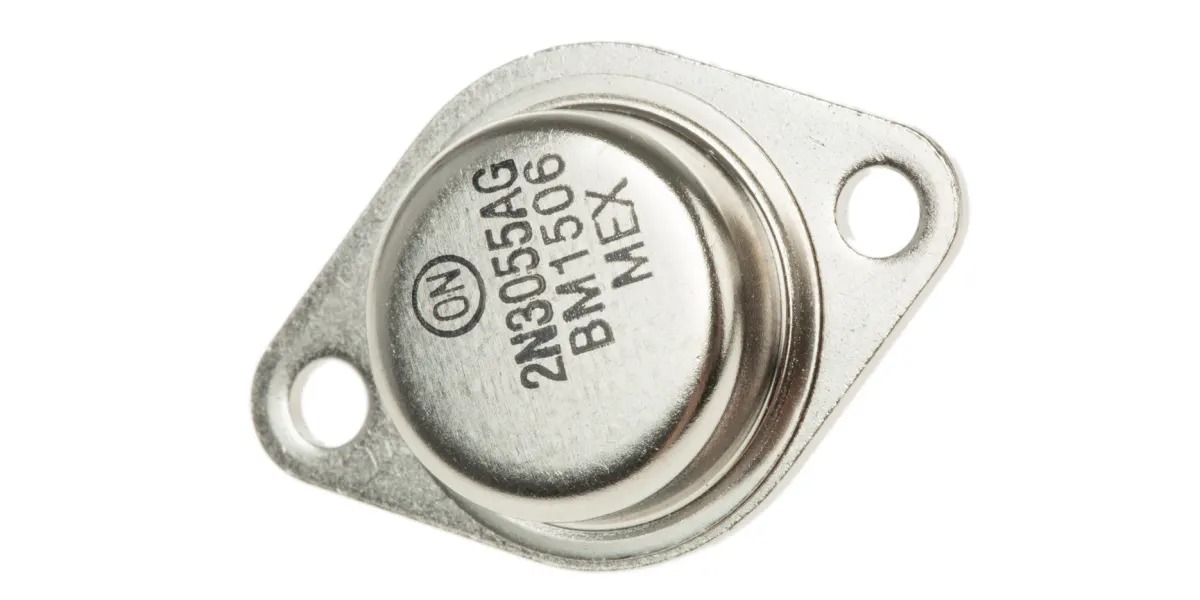

CHÚ Ý : ON Semiconductor là nhà sản xuất 2N3055 duy nhất thương hiệu Mỹ với mã "G" và "AG" nối tiếp . Hãng "ST" chưa bao giờ sản xuất 2N3055 !!!
(2,65X3)
