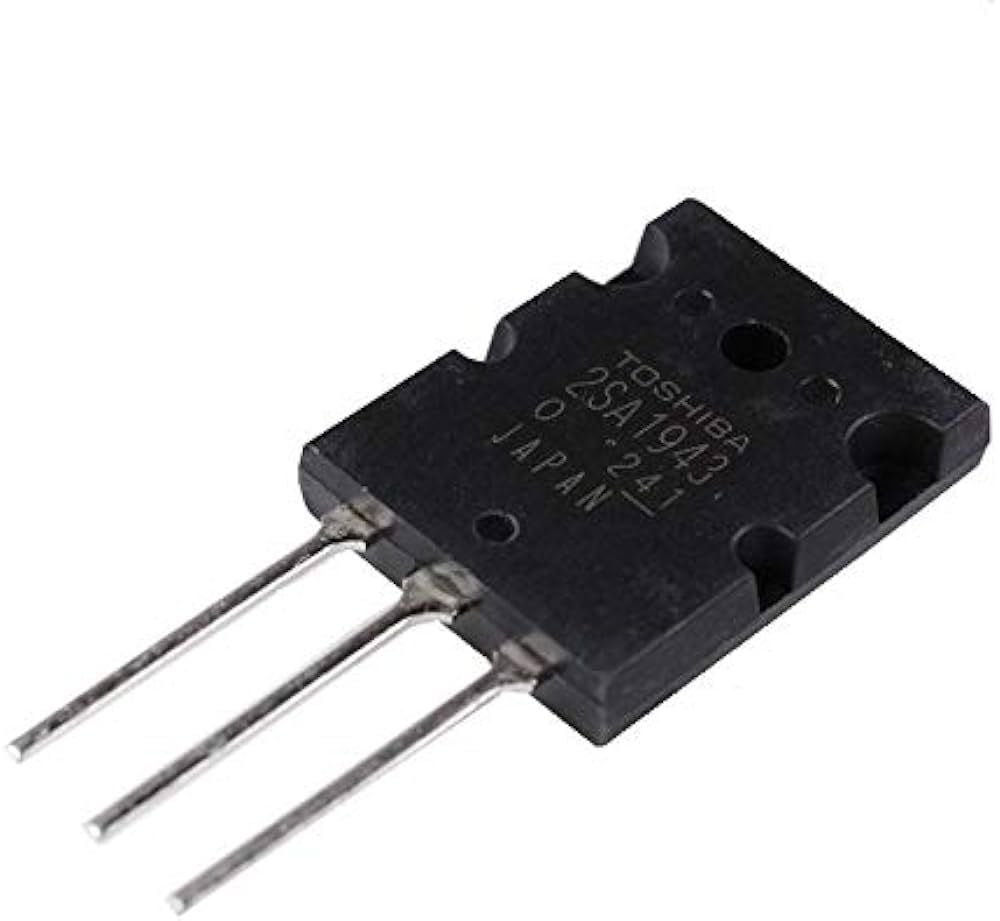

2SA1943 là một transistor công suất loại PNP, thường dùng trong mạch khuếch đại âm thanh công suất cao. Nó được sản xuất bởi Toshiba và thường đi cặp với transistor NPN 2SC5200 để tạo thành tầng khuếch đại đối xứng trong ampli.
🔎 Thông tin chi tiết về 2SA1943
• Loại transistor: PNP, epitaxial silicon.
• Ứng dụng chính: Khuếch đại công suất âm thanh (AF amplifiers), đặc biệt trong ampli Hi-Fi công suất khoảng 100W.
• Điện áp cực thu – cực gốc (VCEO): −230 V (tối thiểu).
• Dòng cực thu (IC): lên đến 15 A.
• Công suất tiêu tán (Pc): khoảng 150 W.
• Đặc điểm nổi bật:
• Hệ số khuếch đại dòng (hFE) cao, giúp tín hiệu âm thanh sạch và ít méo.
• Được thiết kế để hoạt động ổn định ở tần số cao, phù hợp cho ampli công suất lớn.
• Thường dùng cùng 2SC5200 (NPN) để tạo thành cặp bổ sung (complementary pair).
⚠️ Lưu ý khi sử dụng
- Cần tản nhiệt tốt vì transistor này sinh nhiệt lớn khi chạy công suất cao.
- Nên dùng đúng cặp bổ sung (2SC5200 + 2SA1943) để đạt chất lượng âm thanh tối ưu.
- Cảnh giác hàng giả: Trên thị trường có nhiều linh kiện nhái, thường nhẹ hơn, chữ in mờ hoặc sai font.
(1,72x3)
